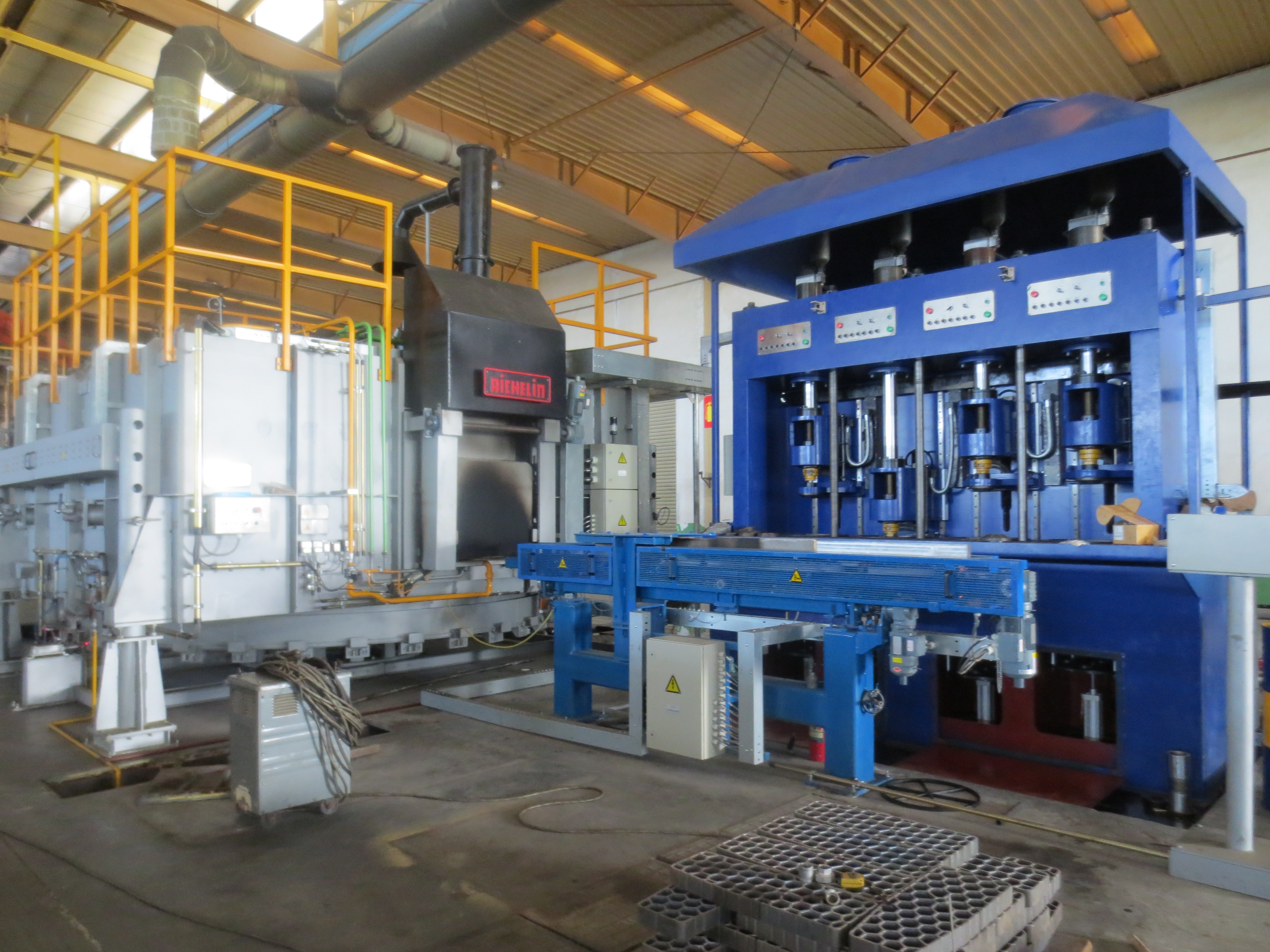

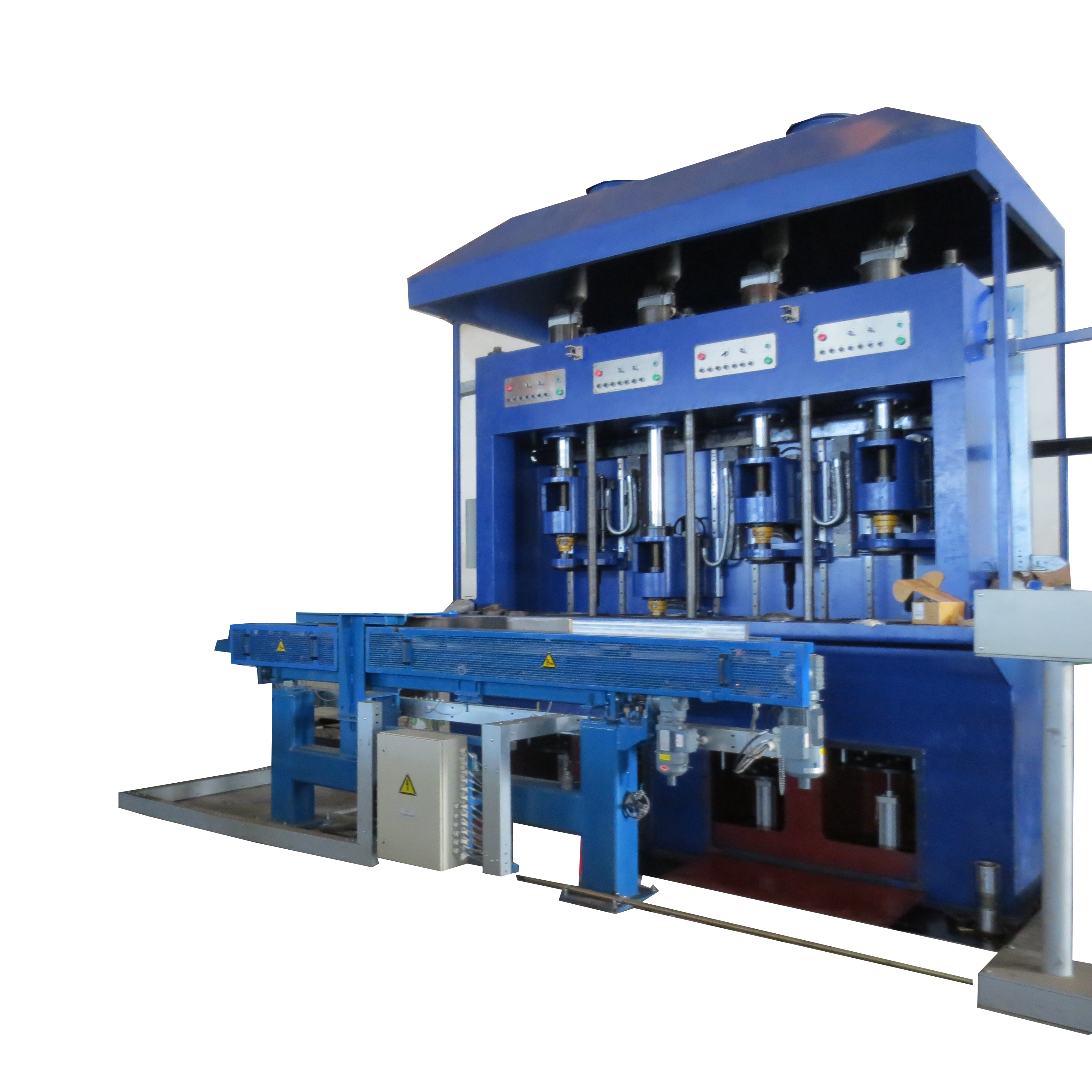

ZCJ-4SZ-400型四工位兼容式軸承淬火壓床，是對滲碳鋼軸承和透淬鋼軸承內外套圈進行二次淬火的專用設備。該設備與加熱爐配套使用，零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻，并在模具的限形作用下，有效阻止零件的漲縮，減小零件形變和畸變，從而使工件尺寸保持一致性和重復性，以達到控制軸承的熱處理畸變和提升熱處理質量的目的。淬火工件包括：單錐外圈、單錐內圈、雙錐外圈、雙錐內圈以及圓柱內外圈等。壓床可進行自動/手動操作，PLC程序控制。

壓床的主要功能及特點：

1） 壓床設計有四個淬火工位，每工位可單獨完成淬火；

2） 壓床兼容透淬鋼軸承和滲碳鋼軸承套圈的淬火；

3） 采用人工上下料；

4） 工件外表面采用噴油圈噴淋冷卻，內表面為中心噴油冷卻；

5） 采用液壓加力，淬火壓力可調；

6） 滲碳鋼工件采用分瓣模具定位內徑和端面加壓的方式，透淬鋼工件采用傘形模具對壓的方式。

設備主要數據
